ユニバーサル  インプラント  ブリッジ  (スクリュー付属)

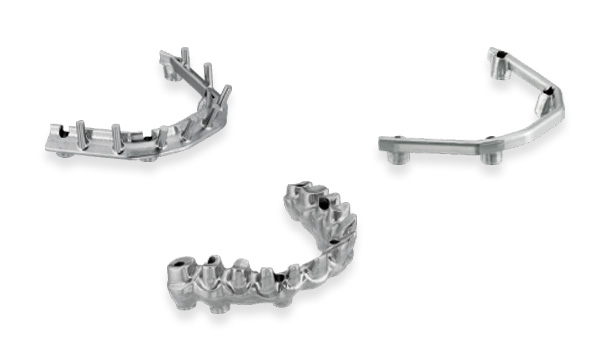

ユニバーサル インプラント ブリッジ イメージ
-STARGATE ユニバーサル インプラント ブリッジ-

「国内生産」にこだわった、工業用CAD/CAMレベルの高い技術によって生み出される類まれな品質を、よりリーズナブルなプライスで提供。「高品質」・「短納期」でお客様のニーズにお応えいたします。ユニバーサルインプラントブリッジは、ブリッジタイプ・プレートタイプ(人工歯と併用)・バータイプ(オーバーデンチャータイプ)に大別され、使用材料も、純チタン・チタン合金・コバルトクロム合金より選択が可能です。


概要

  • 適応症例

    • 複数歯欠損補綴
    • スクリュー固定式インプラント上部構造
  • 納期

    • チタン
      DTIに模型到着日を含む4営業日後に技工物を発送
    • コバルト
      DTIに模型到着日を含む5営業日後に技工物を発送

    ※詳しい納期日についてはこちら

  • 材料

    • 純チタン
    • チタン合金 TI-6AL-4V  (64チタン)
    • コバルトクロム合金
  • スクリュー

    • ベースレベル
      各インプラントシステムに対応したSTARGATEオリジナルスクリュー付属
    • インプラントレベル
      各インプラントシステムに対応したSTARGATEオリジナルスクリュー付属
  • ドライバー

    • 各インプラントシステムの専用ドライバー
  • 締結トルク値

    • ベースレベル
      15~20Ncm
    • インプラントレベル
      各インプラントシステムの締結トルク値

対応インプラントシステム


ベースレベル
対応メーカー
/システム
ベース
径タイプ
ワックスアップ用スリーブ
STARGATE
-
ベース
(DTI東京)
ASTRA TECH OsseoSpeed
Uniベース
20°/ 45°
ベース
(DTI東京)
DENTSPLY
Ankylos
BRベース
-
ベース
(DTI東京)
Nobel Biocare
マルチユニット
ベース
レギュラー /
ワイド
ベース
(DTI東京)
Osstem
マルチベース
-
ベース
(DTI東京)
straumann
SRAベース
D4.6
ベース
(DTI東京)
Zimmer Biomet
Spline ショルダー
ベース
レギュラー /
ワイド
ショルダーアバットワキシング
スリーブ
(白鵬)
テーパード
ベース
-
テーパードベース
テンポラリー
(白鵬)
SCアングルド
ベース
-
SCテンポラリーコーピング
(白鵬)
ロープロファイル
ベース
-
テンポラリーシリンダー
(BIOMET3i)
インプラントレベル
対応メーカー
システム
径タイプ
ワックスアップ用スリーブ
BIOHORIZONS
Internal
3.0 / 3.5 / 4.5 / 5.7
インターナルワキシングスリーブ
(カイマンデンタル)
camlog
camlog
3.3 / 3.8 / 4.3 / 5.0
テンポラリーベース
(アルタデント)
Nobel Biocare
Branemark
NP / RP / WP
テンポラリーベース
(Nobel)
Nobel Replace
NP / RP / WP
ベース
(DTI東京)
Nobel Active
NP / RP
ベース
(DTI東京)
Nobel Tapered CC
Nobel Parallel CC
NP / RP
ベース
(DTI東京)
straumann
Tissue Level
RN4.8
ベース
(DTI東京)
Zimmer Biomet
Spline
3.25 / 3.75&4.0 / 5.0
ベース
(DTI東京)
Tapered Screw-Vent & Screw-Vent
3.5 / 4.5 / 5.7
ベース
(DTI東京)
Trabecular Metal
3.5 / 4.5
ベース
(DTI東京)
Tapered SwissPlus & SwissPlus
4.8
ベース
(DTI東京)
京セラメディカル
POI-E X
3.7 / 4.2 / 4.7
プラスティックコネクター
(京セラ)

※フレーム固定用スクリューは、インプラントの本数分付属します。

※スクリューは、すべてSTARGATEオリジナルスクリューです。

※インプラントブリッジ発注の際は、上記の 「ブリッジ記号」をSTARGATE技工指示書にご記入ください。

※スクリューを単品にて発注の際は、『スクリュー記号』をSTARGATE指示書にご記入ください。


種類

ブリッジタイプ

  • ブリッジタイプイメージ
  • ●ハイブリッドレジン/ポーセレンを築成し前装する設定です。
    ●純チタン/チタン合金/コバルトクロム合金から選択します。
    ●レジンフレーム・模型のダブルスキャンを行い、製作します。

プレートタイプ

  • プレートタイプイメージ
  • ●人工歯にて補綴物を製作する設計です。
    ●チタン合金/コバルトクロム合金から選択します。
    ●レジンフレーム・模型のダブルスキャンを行い、製作します。

バータイプ

  • バータイプイメージ
  • ●オーバーデンチャーを作製する設定です。
    ●チタン合金です。
    ●バー形態の選択/アタッチメント装着のためのネジ切り加工が可能です。
    ●弊社にてCAD設計を行い、製作します。

    バー分割

    ・1ピース/2ピース

    バー形態

    ・ドルダーバー    マクロ/ マイクロ
    ・ラウンドバー   ●1.8mm/ ●1.9mm/ ●2.0mm
    ・カスタムミリング 0°/2°/4°/6°
    ・その他 ※ご相談に応じます。

    バー延長

    ・バーの延長が可能です。

    アタッチメントネジ切り加工

    ・ロケーター/ボールアタッチメントなど


    注意事項

    ※義歯に装着するフィメール/アタッチメントなどは、DTIでは取り扱っておりません。歯科医院様または歯科技工所様にてご用意ください。

    ※アタッチメント装着のためのネジ切り加工は別途料金が掛かります。

    ※加工表面はマシニングによる切削状態(未研磨)での納品になります。

    ※発注の際は、ロウ義歯と模型をお送りください。
    (ロウ義歯内にバーが収まるようCAD設計をいたします。)

    ※発注の際は、必ずメールアドレスを記載してください。弊社からお客様にCAD設計の画像をお送りし、ご確認いただいた後、ミリング作業を行います。


デザイン

加工可能なサイズについて
  • ● 純チタンディスクは高さ25mm、φ100mmです。
    ● チタン合金ディスクは高さ20mm、φ100mmです。
    ● コバルトクロムディスク合金は高さ20mm、φ100mmです。
デザイン上の注意事項

  • 角のあるショルダー形成は丸みがついた形状になる場合があります。


  • 鋭角なマージン、および鋭角な切縁形成の先端部は丸みがつく場合があります。


  • 細く鋭角な回転防止(グルーブ)は、加工できない場合があります。


  • フレーム嵌合部のカラーの立ち上がり部分のアンダーカットは、削れません。


  • ベース間のカラー部を削り出すのに最低2.0mm以上の間隔が必要になります。2.0mm以下の場合、バーの太さの関係上レジンアップ通りに削り上がりません。


  • ベースが近接し、高さが異なる場合、フレームの嵌合部(A)を正確に削り出すためには、ベース間に最低0.6mm以上の間隔が必要となります。間隔が0.6mm以内の場合、特別加工費が発生します。


  • ベース間が0.6mm~1.5mmかつ、嵌合部の高さの違いが4.0mm以上の場合は特別加工費が発生します。間隔が0.6mm以下の場合はフレーム加工が出来ません。


  • 頬側にフレームを伸ばす設計の場合、フレーム嵌合部(A)を正確に削り出すためには(B)の間隔が最低0.6mm必要となります。


  • 頬側にフレームを伸ばした場合、(C)の部分は3.0-12mmは特別加工費が発生します。12mm以上は加工が出来ません。


  • ベースが近接し、かつ埋入角度が内側に入っている(ハの字)場合、ケースによっては特別加工費が発生する場合があります。その場合、DTIより連絡をいたします。


  • フレームの高さがある場合、フレーム嵌合部からアクセスホール上面まで16~18mmまでは特別加工費が発生します。18mm以上は加工できません。

模型製作

● 金属製のラダーを使用し、口腔内で印象採得を行ってください。

● アナログは、必ず各メーカー正規の未使用品をご使用ください。

● 模型内のアナログの位置をスキャニングするため、必ず模型内のアナログと口腔内のインプラントの位置関係が一致していることをご確認ください。

● 模型内のアナログに動揺がないようにしてください。また、アナログ上縁は模型基底面より4.5cm以内になるように模型製作してください。

※ 金属製のラダーを使用せずに口腔内印象採得を行った場合、また正規品のアナログを使用せずに模型/レジンアップを製作した場合は、フレームの適合精度に影響するため、再製作はお受けできない場合もあります。




スキャニング用フレーム製作

● 必ずレジンにて製作してください。

● レジンの厚みは、薄くなる部分(アクセスホール付近など)でも最低1mmは確保してください。

● レジンフレームのアンダーカットなどの形状により、正確に再現できない場合がございます。

患者説明用模型

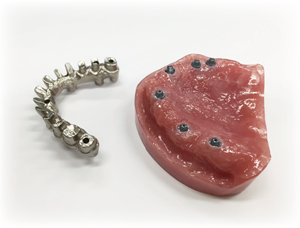

患者説明用模型:写真
-STARGATE 患者説明用模型-

DTIでは、患者説明用模型をリーズナブルな価格で提供しています。模型内にはアナログではなく本物のユニバーサル ベースを使用し、インプラントブリッジフレーム、スクリューがセットになります。また、バータイプの患者説明用模型もご用意しています。詳しくはDTI宇都宮にお問い合わせください。


内容
    ブリッジタイプ
  • ● レジン模型(ピンク)
  • ● ユニバーサルベース ストレート(6個)
  • ● ユニバーサルインプラントブリッジ(12歯)
  • ● リテイニングスクリュー(6本)
    バータイプ
  • ● レジン模型(ピンク)
  • ● ユニバーサルベース ストレート(4個)
  • ● ユニバーサルインプラントブリッジ バータイプ
  • ● リテイニングスクリュー(4本)

※ユニバーサルベースは模型から取り外し出来ません。

※ポーセレンまたはレジンの築成は、医院またはラボでお願いします。

※その他の症例は、ご相談に応じます。

発注番号

ベースレベル
対応メーカー
/システム
ベース
タイプ
ブリッジ
記号
スクリュー
記号
スクリューヘッド
形状
STARGATE ユニバーサル
ベース※1
- RJ URS HEX1.25mmD
ASTRA TECH OsseoSpeed Uni
ベース
20° U2 URS-UN HEX1.25mmD
45° U4
DENTSPLY / Ankylos BRベース - ABR ※2 -
Nobel Biocare マルチユニット
ベース
レギュラー MR URS-UG ユニグリップ
ワイド MW ※2 -
Osstem マルチベース - OM ※2 -
straumann SRAベース D4.6 SRAR URS※3 HEX1.25mmD
Zimmer Biomet Spline ショルダー
ベース
レギュラー SY URS-SY HEX1.25mmD
ワイド SYW
テーパード
ベース
- TPD URS-SY
SCアングルド
ベース
- TPA URS-SY
ロープロファイル
ベース
- 3L ※2 -

※フレーム固定用スクリューは、インプラントの本数分付属します。

※スクリューは、すべてSTARGATEオリジナルスクリューです。

※インプラントブリッジ発注の際は、上記の 「ブリッジ記号」をSTARGATE技工指示書にご記入ください。

※スクリューを単品にて発注の際は、『スクリュー記号』をSTARGATE指示書にご記入ください。

※1 STARGATEユニバーサルベースは、7メーカー15システムに対応しています。

※2 スクリューは付属しません。

※3 straumann SRAベースのスクリューは純正品と形状が異なります。(バットジョイントとなります。)

※4データ発注のみ。要相談。


インプラントレベル
対応メーカー システム 径タイプ ブリッジ記号 スクリュー記号 スクリューヘッド形状
BIOHORIZONS Internal 3.0 BI2 ZB-CS HEX1.25mmD
3.5 BI3
4.5 BI4
5.7 BI5
camlog camlog 3.3 C3.3 CA-CS HEX1.25mmD
3.8 C3.8
4.3 C4.3
5.0 C5.0 CAW-CS
Nobel Biocare Branemark NP CB1 NBN-CS ユニグリップ
RP CB2 NBR-CS
WP CB3 NBW-CS
Nobel Replace NP CT35 NRN-CS
RP CT43 NRR-CS
WP CT50
Nobel Active NP CA35 NAN-CS
RP CA39 NAR-CS
Nobel Tapered CC
Nobel Parallel CC
NP CC35 NAN-CS
RP CC39 NAR-CS
straumann Tissue Level※4 RN4.8 ST4 SP-CS HEX1.25mmD
Zimmer Biomet Spline 3.25 U3.25 ZB-CS HEX1.25mmD
3.75&4.0 U4.0
5.0 U5.0
Tapered Screw-Vent & Screw-Vent
Trabecular Metal
3.5 V3.5 ZB-CS
4.5 V4.5
5.7 V5.7
Trabecular Metal 3.5 V3.5 ZB-CS
4.5 V4.5
Tapered SwissPlus & SwissPlus※4 4.8 Z4.8 SP-CS
京セラメディカル POI-E X 3.7 P3.7 PN-CS HEX1.25mmD
4.2 P4.2 PR-CS
4.7 P4.7 PLR-CS

※フレーム固定用スクリューは、インプラントの本数分付属します。

※スクリューは、すべてSTARGATEオリジナルスクリューです。

※インプラントブリッジ発注の際は、上記の 「ブリッジ記号」をSTARGATE技工指示書にご記入ください。

※スクリューを単品にて発注の際は、『スクリュー記号』をSTARGATE指示書にご記入ください。

※1 STARGATEユニバーサルベースは、7メーカー15システムに対応しています。

※2 スクリューは付属しません。

※3 straumann SRAベースのスクリューは純正品と形状が異なります。(バットジョイントとなります。)

※4データ発注のみ。要相談。


発注

●発注方法は下記のいずれかでお願いします。※ジルコニア製品とは送付先が異なります。ご注意ください。

  • 1
    模型送りによる発注
    下記の4点をDTI宇都宮にお送り下さい。
    • 1. STARGATE技工指示書
      (4枚複写のうち
      3枚目と4枚目の2枚を同封してください)
    • 2. レジンパターン
    • 3. 石膏模型
      (ガム付模型またはインデックス模型にて
      お願いします。)
    • 4. ロウ義歯
      (バータイプ発注の場合)

※ レジンパターンの作製は各技工所様でお願いいたします。

※ 指定のワキシング用スリーブ、またはメーカー純正のワキシングスリーブを用いてレジンでパターンを作製してください。

※ STARGATEシステムは、歯科医師が発行するSTARGATE技工指示書によって技工物を作製いたします。

※ 技工指示書には必ず歯科医院名・患者様名・請求先・納品先を記入してください。


ユニバーサル インプラント ブリッジの送付先/お問合せ


DTI Dental Technology Institute
DTI / STAR GATE CENTRAL OFFICE(DTI宇都宮)

〒320-0026 栃木県宇都宮市馬場通り2-1-1 NOF宇都宮ビル7F
TEL.0120-418-325 FAX.028-612-2106
E-mail :

※STARGATE技工指示書は、こちらからダウンロードできます
